1. Jurnal [Kembali]
2. Alat dan Bahan [Kembali]
- Kapasitor
- Vsine
- Dioda
- Ground
- Resistor
- Oscilope
- VSource
3. Rangkaian Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
- Clamper Positif
Terdapat dua kondisi pada rangkaian clamper positif yaitu, saat setengah gelombang positif, dimana arus akan mengalir menuju kapasitor lalu menuju dioda dan resistor. Karena dioda bersifat reverse bias sebab arus masuk ke kaki katoda yang memiliki hambatan yang besar, sehingga arus dibalikkan dan kapasitor akan terisi. Letak dioda dan R1 paralel sehingga tegangan dioda dan R1 sama yaitu mendekati nol. Selanjutnya, kondisi saat setengah gelombang negatif, dimana arus mengalir menuju dioda lalu masuk ke diode melalui anoda, maka arus dapat melewati dioda karena hambatan pada kaki anoda lebih kecil dibandingkan hampatan pada R. Tegangan pada kapasitor juga ikut mengalir ke resistor bersamaan tegangan dari dioda sehingga tegangan yang dihasilkan menjadi dua kali lebih besar, kondisi ini menyebabkan sinyal tergeser ke arah positif.
- Clamper Negatif
Prinsip kerja rangkaian clamper negatif yaitu, saat setengah
gelombang positif, arus akan melewati kapasitor lalu menuju dioda dan resistor. Arus yang
menuju dioda akan masuk ke kaki anoda pada dioda, karena hambatan pada kaki
anoda lebih kecil maka arus dapat melewati dioda. Selanjutnya, saat kondisi setengah
gelombang negatif yaitu, arus akan megalir menuju dioda dan resistor, karena dioda bersifat
reverse bias maka arus tidak dapat melewati dioda, selain itu juga karena hambatan pada dioda
besar, kemudian arus dibalikkan sehingga arus yang melewati resistor menjadi dua kali
lipat dan menyebabkan pergeseran ke arah negatif.
- Clamper berpanjar positive:
Terdapat dua kondisi pada clamper berpanjar positiv yaitu, saat setengah arus bertegangan positive, arus akan mengalir dan akan masuk ke kapasitor lalu akan dijumpai percabangan, dimana arus masuk ke
diode D1 dan R1. Karena pada diode D1 terjadi reverse bias maka arus akan
mengisi ke kapasitor C1. Adanya battery 3V membuat arus akan mengalir menuju
diode yang mana akan terjadi forward bias sehingga arus dapat mengalir dan arus juga
masuk ke R1. Selanjutnya, yaitu kondisi saat setengah tegangan negative maka arus akan mengalir masuk ke anoda dari diode, sehingga terjadi kondisi forward bias dan tegangan
pada kapasitor juga akan masuk ke R1 sehingga menghasilkan
gelombang output kearah positive.
5. Video Rangkaian [Kembali]
6. Analisa [Kembali]
Jawab :
- Clamper Positif
Terdapat dua kondisi pada rangkaian clamper positif yaitu, saat setengah gelombang positif, dimana arus akan mengalir menuju kapasitor lalu menuju dioda dan resistor. Karena dioda bersifat reverse bias sebab arus masuk ke kaki katoda yang memiliki hambatan yang besar, sehingga arus dibalikkan dan kapasitor akan terisi. Letak dioda dan R1 paralel sehingga tegangan dioda dan R1 sama yaitu mendekati nol. Selanjutnya, kondisi saat setengah gelombang negatif, dimana arus mengalir menuju dioda lalu masuk ke diode melalui anoda, maka arus dapat melewati dioda karena hambatan pada kaki anoda lebih kecil dibandingkan hampatan pada R. Tegangan pada kapasitor juga ikut mengalir ke resistor bersamaan tegangan dari dioda sehingga tegangan yang dihasilkan menjadi dua kali lebih besar, kondisi ini menyebabkan sinyal tergeser ke arah positif.
- Clamper Negatif
Prinsip kerja rangkaian clamper negatif yaitu, saat setengah gelombang positif, arus akan melewati kapasitor lalu menuju dioda dan resistor. Arus yang menuju dioda akan masuk ke kaki anoda pada dioda, karena hambatan pada kaki anoda lebih kecil maka arus dapat melewati dioda. Selanjutnya, saat kondisi setengah gelombang negatif yaitu, arus akan megalir menuju dioda dan resistor, karena dioda bersifat reverse bias maka arus tidak dapat melewati dioda, selain itu juga karena hambatan pada dioda besar, kemudian arus dibalikkan sehingga arus yang melewati resistor menjadi dua kali lipat dan menyebabkan pergeseran ke arah negatif.

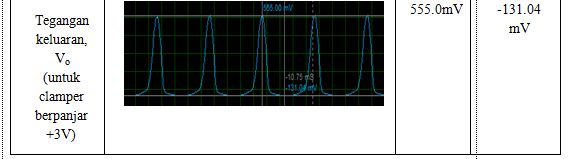

- Clamper berpanjar positive:
Terdapat dua kondisi pada clamper berpanjar positiv yaitu, saat setengah arus bertegangan positive, arus akan mengalir dan akan masuk ke kapasitor lalu akan dijumpai percabangan, dimana arus masuk ke diode D1 dan R1. Karena pada diode D1 terjadi reverse bias maka arus akan mengisi ke kapasitor C1. Adanya battery 3V membuat arus akan mengalir menuju diode yang mana akan terjadi forward bias sehingga arus dapat mengalir dan arus juga masuk ke R1. Selanjutnya, yaitu kondisi saat setengah tegangan negative maka arus akan mengalir masuk ke anoda dari diode, sehingga terjadi kondisi forward bias dan tegangan pada kapasitor juga akan masuk ke R1 sehingga menghasilkan gelombang output kearah positive.
2). Jelaskan pengisian dan pengosongan kapasitor sertakan diagram pengisian dan pengosongannya !
Jawab
:

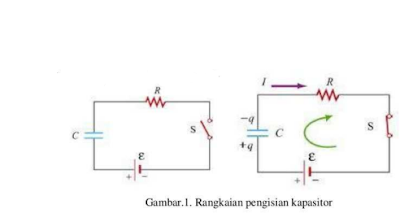

§ Pengisian
muatan (charge)
Proses pengisian kapasitor terjadi pada rangkaian tertutup. Dimana, pada saat saklar dihubungkan maka arus I dari sumber akan mengalir melalui hambatan R menuju ke kapasitor C. Tegangan pada kapasitor Vc akan naik seiring dengan lamanya waktu pengisian pada kapasitor. Semakin lama waktu pengisiannya maka Vc pada kapasitor akan semakin naik. Kapasitor akan terisi oleh muatan listrik. Dan ketika tegangan kapasitor dengan tegangan sumber sama, Vc = Vs maka arus yang mengalir akan berhenti ( i = 0 ).
§ Pengosongan
Muatan (Discharge)
Untuk pengosongan kapasitor dilakukan dengan cara mematika saklar secara langsung atau menghubungkan singkat rangkaian sehingga tidak ada tegangan yang menglir dari sumber ke kapasitor. Sehingga arus yang mengalir akan berlawanan dengan arus semula ketika pengisian. Akibatnya, Vc pada kapasitor akan turun sampai arus yang mengalir berhenti ( i = 0 ).
3). Jelaskan
pengaruh kapasitor terhadap rangkaian clamper !
Jawab
:
Pada rangkaian clampper, kapasitor berperan
dalam menggeser dan menarik suatu sinyal ke level tergangan tertentu. Prinsip
kerja dari kapasitor adalah menyimpan tegangan sebesar Vs dan kemudian suatu
saat akan dilepas yang membuat output dari sinyal bertambah
