1. Tujuan [Kembali]
- Untuk mengetahui konfigurasi dari voltage divider E-mosfet.
- Untuk mengetahui cara kerja mosfet dalam mengontrol tegangan dan arus melalui antara source dan drain.
2. Alat dan Bahan[Kembali]
- Resistor
Resistor merupakan salah satu komponen elektronika pasif yang
berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi
sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor
sebanding dengan arus yang melewatinya (V=I R).
Cara menghitung nilai
resistor
Tabel warna
Masukkan angka
langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi
dari nilai Resistor tersebut
Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
- Kapasitor
Kapasitor adalah suatu alat yang dapat
menyimpan energi di dalam medan listrik, dengan cara mengumpulkan
ketidakseimbangan internal dari muatan listrik. Kapasitor mempunyai satuan
Farad dari nama Michael Faraday.

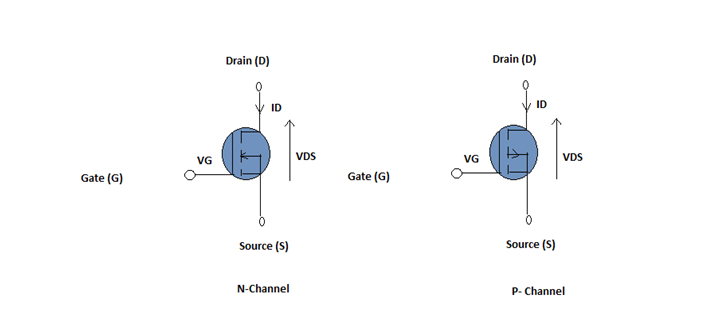

- MOSFET N-channel dan MOSFET P-channel
Struktur
N-Channel Mosfet atau disebut dengan NMOS terdiri dari subtract tipe P dengan
daerah Source dan Drain deberi Difusi N+. Diantara daerah Source dan Drain
terdapat sebuah celah sempit dari subtract P yang di sebut dengan channel yang
di tutupi oleh isolator yang terbuat dari Si02.
P-Channel MOSFET memiliki
wilayah P-Channel diantara Source dan Drain. Dia memiliki empat terminal
seperti Gate, Drain, Source dan Body. Struktur Transistor PMOS terdiri atas
tipe-n dengan daerah Source dan Drain diberi difusi P+.
- Ground
Ground adalah titik kembalinya arus searah atau titik
kembalinya sinyal bolak balik atau titik patokan dari berbagai titik tegangan
dan sinyal listrik dalam rangkaian elektronika.
- Baterai
Baterai merupakan suatu komponen elektronika yang
digunakan sebagai sumber tegangan pada rangkaian.
- Voltmeter
Voltmeter merupkan komponen elektronika yang berfungsi untuk mengukur tegangan pada suatu rangkaian listrik.
Mengganti jaringan ekuivalen ac untuk E-MOSFET akan menghasilkan konfigurasi.
Dari gambar diatas akan diperoleh persamaan sebagai berikut:
zi; R1 dan R2 paralel dengan ekuivalen terbuka maka,
z0; atur Vi = 0 volt, maka Vgs dan gmVgs juga nol
Tujuan dari MOSFET adalah mengontrol Tegangan dan Arus melalui
antara Source dan Drain. Komponen ini hampir seluruh nya sebagai switch. Kerja
MOSFET bergantung pada kapasitas MOS. Kapasitas MOS adalah bagian utama dari
MOSFET. Permukaan semikonduktor pada lapisan oksida di bawah yang terletak di
antara terminal sumber dan saluran pembuangan. Hal ini dapat dibalik dari
tipe-p ke n-type dengan menerapkan tegangan gerbang positif atau negatif
masing-masing. Ketika kita menerapkan tegangan gerbang positif, lubang yang ada
di bawah lapisan oksida dengan gaya dan beban yang menjijikkan didorong ke
bawah dengan substrat.
Rangkaian 1 : Gambar 9.41
Rngkaian 2 : Gambar 9.42
