Pengukuran Tekanan Udara pada Ban dengan Sensor MPXA6115A6U dan RTD-PT100






1. Tujuan [Kembali]
  • Mampu memahami tentang sensor tekanan udara (MPXA6115A6U) pada pengukuran tekanan udara dalam satuan kPa (kiloPascal)
  • Mampu memahami rangkaian aplikasi dari sensor tekanan udara (MPXA6115A6U) dan sensor RTD-PT 100
  • Mampu memahami tentang sensor RTD-PT 100
2. Alat dan Bahan [Kembali]

    2.1 Alat [Kembali]


        a. Voltmeter


    Voltmeter adalah alat ukur yang digunakan untuk mengukur tegangan listrik dalam sebuah rangkaian.

    2.2 Bahan [Kembali]


        a. Sensor MPXA6115A6U
 Sensor MPXA6115A6U mengintegrasikan on-chip, op amp bipolar sirkuit dan network resistor film tipis untuk memberikan sinyak output tinggi dan kompensasi suhu. Bentuk kecil faktor dan keandalan tinggi dari integrasi chip membuat tekanan ada pilihan yang logis dan ekonomis untuk perancangan sistem.





       Konfigurasi pin :

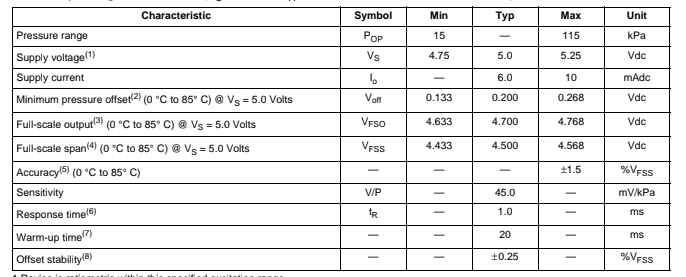

        Spesifikasi :




        Grafik respon




        b. Resistor



Spesifikasi :

100k ohm (2 buah)

4.7 k ohm (2 buah)

50k ohm (1 buah)

220 ohm (1 buah)

Klasifikasi resistor :

a. Fixed Resistor  (Nilai resistansi yang tetap)

    1.Carbon Composition Resistor (Resistor Komposisi Karbon) : nilai resistansinya berkisar dari 1Ω sampai 200MΩ dengan daya 1/10W sampai 2W.

     2. Carbon Film Resistor (Resistor Film Karbon) : nilai resistansinya berkisar dari 1Ω sampai 10MΩ dengan daya 1/6W sampai 5W. Dapat bekerja di suhu yang berkisar dari -55°C hingga 155°C.

    3. Metal Film Resistor (Resistor Film Logam) : nilai resistansinya dipengaruhi oleh panjang, lebar  dan ketebalan spiral logam.

b. Variable Resistor (Nilai resistansinya dapat berubah dan diatur)

   1. Potensiometer : nilai resistansinya tertulis di badan Potensiometer dalam bentuk kode angka.

     2. Rheostat : dapat beroperasi pada tegangan dan arus yang tinggi

    3. Preset Resistor (Trimpot) : berfungsi seperti Potensiometer tetapi memiliki ukuran yang lebih kecil dan tidak memiliki Tuas.

c. Thermistor/Thermal Resistor (Nilai resistansinya dapat dipengaruhi oleh suhu)

    1. Thermistor NTC (Negative Temperature Coefficient) : perubahan suhu  berbanding terbalik terhadap perubahan resistansi.

    2. Thermistor PTC (Positive Temperature Coefficient) : perubahan suhu  berbanding lurus terhadap perubahan resistansi

d. LDR/Light Dependent Resistor (Nilai resistansinya dipengaruhi oleh intensitas cahaya)

Datasheet resistor














        c. Sensor RTD-PT100

PT100 merupakan salah satu jenis sensor suhu yang terkenal dengan keakurasiannya. PT100 termasuk golongan RTD (Resistive Temperature Detector) dengan koefisien suhu positif, yang berarti nilai resistansinya naik seiring dengan naiknya suhu.





Elemen sensor RTD mempunyai dua tipe konfigurasi yang paling umum, yaitu

  1. Wire-wound

Seperti yang dijelaskan pada sebelumnya, wire-wound merupakan tipe elemen yang terdiri dari kumparan kawat logam (platina) yang melilit keramik atau kaca, yang ditempatkan atau ditutup dengan selubung probe sebagai pelindung.


  1. Thin-film

Thin-film merupakan tipe elemen RTD yang terdiri dari lapisan bahan resistif yang sangat tipis (umumnya platina), yang diletakkan pada substrat keramik yang kemudian dilapisi dengan epoxy atau kaca sebagai segel atau pelindungnya.


RTD memiliki 3 macam konfigurasi koneksi kabel yaitu: 2 wire, 3 wire, dan 4 wire RTD.

Sama halnya seperti platina, Tembaga (kabel) juga memiliki nilai resistansi. Resistansi sepanjang kabel tembaga ini dapat berdampak pada pengukuran resistansi yang dilakukan oleh instrumen alat ukur. RTD 2 kabel (2 wire) praktis tidak memiliki perhitungan resistansi yang terkait dengan kabel tembaga, sehingga mengurangi keakuratan pengukuran elemen sensor suhu RTD. Akibatnya RTD 2 wire umumnya hanya digunakan untuk kebutuhan pengukuran suhu perkiraan saja.

RTD 3 kabel (3 wire) adalah spesifikasi yang paling umum yang biasa digunakan pada aplikasi-aplikasi di industri. RTD 3 wire menggunakan rangkaian pengukuran jembatan wheatstone untuk mengkompensasi nilai resistansi kabel. Perhatikan gambar di bawah ini.


Dalam konfigurasi RTD 3 wire ini, kabel “A” dan “B” harus memiliki kedekatan atau panjang yang sama. Panjang kabel ini sangat berarti karena tujuan dari jembatan wheatstone adalah untuk membuat impedansi dari kabel A dan B. Dan kabel C berfungsi sebagai pembawa arus yang sangat kecil.

RTD 4 kabel (4 wire) adalah konfigurasi yang paling akurat dari yang lainnya. Karena dalam RTD 4 kabel ini dapat sepenuhnya mengkompensasi resistansi dari kabel, tanpa perlu memberikan perhatian khusus pada panjang masing – masing kabel.


Grafik RTD

        e. Op Amp

    Konfigurasi pin op-Amp :


1. Pin1 & Pin5 (Offset N1 & N2) : Pin ini digunakan untuk mengatur tegangan offset jika perlu

2. Pin2 (IN-) : Pin inverting dari Op Amp

3. Pin3 (IN +) : Pin Non inverting Op Amp

4. Pin4 (Vcc-) : Pin ini terhubung ke ground jika tidak rel negatif

5. Pin6 (Output) :Output daya pin Op-amp

6. Pin7 (Vcc +) : Pin ini terhubung ke + ve rail dari supply tegangan

7. Pin8 (NC) : Tidak ada koneksi

Spesifikasi-Spesifikasi Op Amp :

1. Tegangan offset input. Dalam banyak kasus, tegangan output op amp tidak boleh nol ketika tegangan pada input adalah nol. Tegangan yang harus diterapkan dalam terminal input untuk menggerakkan output ke nol adalah tegangan offset input.

2. Arus offset input. Seperti tegangan offset bisa diperlukan melalui input untuk men-zero-kan tegangan output, sehingga arus jala bisa diperlukan melalui input untuk men-zero-kan tegangan output. Arus yang demikian dijadikan acuan sebagai arus offset input. Ini diambil sebagai perbedaan dua arus input.

3. Arus bias input. Ini adalah rata-rata dari dua arus input yang diperlukan untuk menggerakkan tegangan output ke nol.

4. Slew rate. Jika tegangan diterapkan dengan cepat ke input dari op amp, output akan saturasi ke maksimum. Untuk input step slew rate adalah kecepatan dimana output berubah ke nilai saturasi. Ini khususnya dinyatakan sebagai tegangan per mikrosecond (V/ms).

5. Bandwith frekuensi gain satuan. Respons frekuensi dari op amp khusus disefinisikan dengan bode plot dari gain tegangan open loop dengan frekuensi. Plot seperti ini sangat penting untuk rancangan rangkaian yang berhubungan dengan sinyal a-c. Adalah diluar jangkauan dari tulisan ini untuk menjelaskan detail dari desain seperti ini yang memakai bode plot.

f. Ground


        Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal  bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.


    Komponen Output :

      a. LED

LED merupakan sebuah komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju. LED terbuat dari bahan semikonduktor yang merupakan keluarga dioda. LED dapat memancarkan berbagai warna, tergantung dari bahan semikonduktor yang digunakan.

Spesifikasi:




           b. Motor DC

Motor DC digunakan sebagai output dari rangkaian dan juga merupakan alat yang dapat mengubah energi listrik menjadi energi listrik menjadi energi gerak berupa putaran.

Konfigurasi pin:




       Spesifikasi :

3. Dasar Teori [Kembali]



    a. Resistor

        Simbol :

Resistor memiliki nilai resistansi atau hambatan yang berfungsi untuk menghambat dan mengatur arus listrik yang mengalir dalam rangkaian. Resistor memiliki dua pin untuk mengukur tegangan listrik dan arus listrik, dengan resistansi tertentu yang dapat  menghasilkan tegangan listrik di antara kedua pin. Nilai tegangan terhadap resistansi  berbanding lurus dengan arus yang mengalir.

Cara menghitung nilai resistor:

Tabel dibawah ini adalah warna-warna yang terdapat di tubuh resistor :

Perhitungan untuk resistor dengan 4 gelang warna :

  • Masukkan angka langsung dari kode warna gelang ke-1 (pertama)

  • Masukkan angka langsung dari kode warna gelang ke-2

  • Masukkan Jumlah nol dari kode warna gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10^n)

  • Gelang ke 4 merupakan toleransi dari nilai resistor tersebut

Perhitungan untuk resistor dengan 5 gelang warna :

  • Masukkan angka langsung dari kode warna gelang ke-1 (pertama)

  • Masukkan angka langsung dari kode warna gelang ke-2

  • Masukkan angka langsung dari kode warna gelang ke-3

  • Masukkan Jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n)

  • Gelang ke 5 merupakan toleransi dari nilai resistor tersebut.



B




            b. Ground

Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.

Kegunaan Ground
  1. Titik kembali nya arus atau sinyal listrik
  2. Pelindung terhadap gelombang elektromagnetik dari udara sekitar
  3. Pengaman setrum jika ada kerusakan (ground sesungguhnya)
  4. Titik patokan (referensi) tegangan atau sinyal dari berbagai titik di rangkaian.
  5. Menghilangkan dengung (hum) pada penguat audio (amplifier)
  6. Mengurangi Noise pada penguat audio (amplifier)
  7. Pada kendaraan (mobil atau motor) mengurangi kebutuhan kabel listrik, karena menjadikan body motor atau mobil sebagai pengganti kabel negatif.
  8. dll.

    c. Op- Amp
Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai penguat sinyal listrik. Sebuah Op-Amp terdiri dari beberapa transistor, dioda, resistor dan kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan penguat operasional.

Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :

  • Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
  • Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
  • Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
  • Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
  • Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
  • Karakteristik tidak berubah dengan suhu



Inverting Amplifier




    Non inverting


    Komparator


Adder


    d. LED


LED merupakan sebuah komponen yang menghasilkan cahaya monokromatik ketika diberi tegangan. LED terbuat dari semikonduktor dan

LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).



        e. Motor DC

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.



Prinsip Kerja Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan RotorStator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).



Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.



Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.


    f. Sensor MPXA6115A6U

 Sensor tekanan MPXA6115A6U. Sensor seri MPXA6115A6U mengintegrasikan on-chip, op amp bipolar sirkuit dan network resistor film tipis untuk memberikan sinyal output tinggi dan kompensasi suhu. Bentuk kecil faktor dan keandalan tinggi dari integrasi chip membuat tekanan ada pilihan yang logis dan ekonomis untuk perancang sistem. Pemilihan sensor ini didasari kemampuannya yang mempunyai tingkat error yang sangat kecil, yaitu 1,5% ,




Data output dari sensor MPXA6115A6U berupa data analog. Data ini akan diubah ke dalam desimal dengan ADC, kemudian diberikan ke mikrocontroler master yang hasilnya diubah dalam satuan kiloPascal (kPa) dengan menggunakan persamaan berikut :

    g.  Sensor RTD-PT100

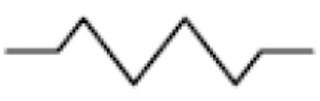

    Simbol

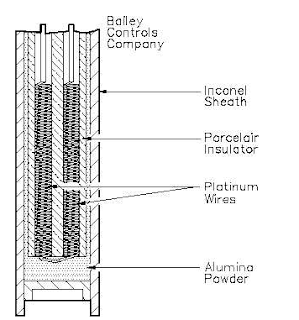

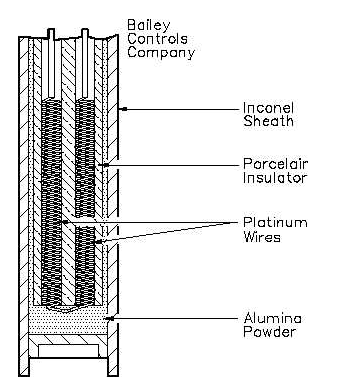

RTD terbuat dari kawat yang tahan korosi, yang dililitkan pada bahan keramik atau kaca, yang kemudian ditutup dengan selubung probe sebagai pelindung. Selubung probe ini biasanya terbuat dari logam inconel (logam dari paduan besi, chrom, dan nikel). Inconel dipilih sebagai selubung dari RTD karena tahan korosi dan Ketika ditempatkan dalam medium cair atau gas, selubung inconel cepat dalam mencapai suhu medium tersebut. Antara kawat RTD dan selubung juga terdapat keramik (porselen isolator) sebagai pencegah hubung pendek antara kawat platina dan selubung pelindung. Perhatikan gambar dibawah ini.

Sedangkan jenis logam untuk kawat dari RTD umumnya adalah platina. Kawat RTD biasanya juga terbuat dari tembaga dan nikel. Namun platina adalah bahan yang paling umum digunakan, karena memiliki tingkat akurasi yang lebih baik dan rentang suhu yang lebih luas.

Prinsip Kerja

Ketika suhu elemen RTD meningkat, maka resistansi elemen tersebut juga akan meningkat. Dengan kata lain, kenaikan suhu logam yang menjadi elemen resistor RTD berbanding lurus dengan resistansinya. elemen RTD biasanya ditentukan sesuai dengan resistansi mereka dalam ohm pada nol derajat celcius (0⁰ C). Spesifikasi RTD yang paling umum adalah 100 Ω (RTD PT100), yang berarti bahwa pada suhu 0⁰ C, elemen RTD harus menunjukkan nilai resistansi 100 Ω.

Dalam prakteknya, arus listrik akan mengalir melalui elemen RTD (elemen resistor) yang terletak pada tempat atau daerah yang mana suhunya akan diukur. Nilai resistansi dari RTD kemudian akan diukur oleh instrumen alat ukur, yang kemudian memberikan hasil bacaan dalam suhu yang tepat, pembacaan suhu ini didasarkan pada karakteristik resistansi yang diketahui dari RTD.

4. Percobaan [Kembali]

    4.1 Prosedur Percobaan [Kembali]

  • Buka aplikasi proteus
  • Siapkan alat dan bahan pada library proteus, alat dan bahan yang dibutuhkan pada rangkaian ini yaitu resistor, op-amp, sensor rtd, sensor mpxa6115a6U, voltmeter, Led, motor dc, ground dan lain-lain.
  • Rangkai setiap komponen
  • Ubah spesifikasi komponen sesuai kebutuhan
  • Simulasikan rangkaian
    4.2 Rangkaian Simulasi [Kembali]


        a. Rangkaian



            b. Prinsip Kerja

        Untuk mengetahui tekanan udara dalam ban, sensor MPXA6115A6U digunakan sebagai sensor tekanannya dan sensor RTD-PT 100 untuk mengetahui suhu nya. Dimana arus mengalir dari masing-masing power , pada power 1 arus dibagi dan kemudian melewati R3 dan R4 dan diteruskan ke Sensor RTD-PT 100, pada sensor rtd akan terbaca besar suhu yang terdapat didalam ban. Arus pada power 2 arus diarahkan pada penguat op-amp, dimana arus pada kaki non inverting diteruskan pda sensor rtd. Vout dari penguat op-amp akan diteruskan ke sensor MPXA6115A6U melalui kaki dengan label 3. Kemudian sensor MPXA6115A6U akan mengeluarkan vout melalui kaki  berlabel 4, dimana ini akan diteruskan pada led dan motor dc, sehingga membuat led menyala dan motor dc bergerak.


       4.3 Video Simulasi [Kembali]



5. Download File [Kembali]
