RANGKAIAN KONTROL GORDEN DENGAN SENSOR LDR


1. Tujuan [kembali]
    - Mengetahui bentuk rangkaian kontrol gorden menggunakan sensor LDR
    - Memahami prinsip kerja rangkaian kontrol gorden menggunakan sensor LDR

2. Alat dan Bahan [kembali]
  • Resistor
          Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya.
Cara Menghitung Nilai Resistor

Spesifikasi :


  • LDR
LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya. Perlu diketahui bahwa nilai resistansi dari sensor ini sangat bergantung pada intensitas cahaya. Semakin banyak cahaya yang mengenainya, maka akan semakin menurun nilai resistansinya. Sebaliknya jika semakin sedikit cahaya yang mengenai sensor (gelap), maka nilai hambatannya akan menjadi semakin besar sehingga arus listrik yang mengalir akan terhambat.

Bentuk dan Simbol LDR

Umumnya Sensor LDR memiliki nilai hambatan 200 Kilo Ohm pada saat dalam kondisi sedikit cahaya (gelap), dan akan menurun menjadi 500 Ohm pada kondisi terkena banyak cahaya. Tak heran jika komponen elektronika peka cahaya ini banyak diimplementasikan sebagai sensor lampu penerang jalan, lampu kamar tidur, alarm dan lain-lain.

Adapun spesifikasi atau karakteristrik umum dari sensor cahaya LDR adalah sebagai berikut :

•         Tegangan maksimum (DC): 150V

•         Konsumsi arus maksimum: 100mW

•         Tingkatan Resistansi/Tahanan : 10Ω sampai 100KΩ

•         Puncak spektral: 540nm (ukuran gelombang cahaya)

•         Waktu Respon Sensor : 20ms – 30ms

•         Suhu operasi: -30° Celsius – 70° Celcius.

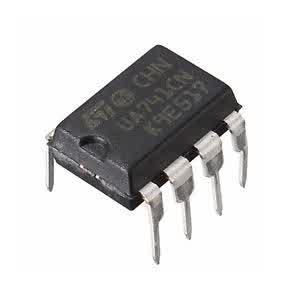

  • Op-Amp

Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp).


Konfigurasi pin


            1. Pin1 & Pin5 (Offset N1 & N2) : Pin untuk mengatur tegangan offset jika perlu

            2. Pin2 (IN-) : Pin inverting dari Op Amp

            3. Pin3 (IN +) : Pin Non inverting Op Amp

            4. Pin4 (Vcc-) : Pin ini terhubung ke ground jika tidak rel negatif

            5. Pin6 (Output) : Output daya pin Op-amp

            6. Pin7 (Vcc +) : Pin ini terhubung ke + ve rail dari supply tegangan

            7. Pin8 (NC) : Tidak ada koneksi


            Spesifikasi:


  • Motor

         Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.
Motor Listrik DC atau DC Motor ini menghasilkan sejumlah putaran per menit atau biasanya dikenal dengan istilah RPM (Revolutions per minute) dan dapat dibuat berputar searah jarum jam maupun berlawanan arah jarum jam apabila polaritas listrik yang diberikan pada Motor DC tersebut dibalikan. Motor Listrik DC tersedia dalam berbagai ukuran rpm dan bentuk. Kebanyakan Motor Listrik DC memberikan kecepatan rotasi  sekitar 3000 rpm hingga 8000 rpm dengan tegangan operasional dari 1,5V hingga 24V. Apabile tegangan yang diberikan ke Motor Listrik DC lebih rendah dari tegangan operasionalnya maka akan dapat memperlambat rotasi motor DC tersebut sedangkan tegangan yang lebih tinggi dari tegangan operasional akan membuat rotasi motor DC menjadi lebih cepat. Namun ketika tegangan yang diberikan ke Motor DC tersebut turun menjadi dibawah 50% dari tegangan operasional yang ditentukan maka Motor DC tersebut tidak dapat berputar atau terhenti. Sebaliknya, jika tegangan yang diberikan ke Motor DC tersebut lebih tinggi sekitar 30% dari tegangan operasional yang ditentukan, maka motor DC tersebut akan menjadi sangat panas dan akhirnya akan menjadi rusak.



Spesifikasi:



  • Gerbang OR
Apabila semua / salah satu input merupakan bilangan biner (berlogika) 1, maka output akan menjadi 1. Sedangkan jika semua input adalah bilangan biner (berlogika) 0, maka output akan berlogika 0.
  • Buzzer
    Berfungsi sebagai penghasil bunyi pada kondisi yang ditentukan.

    Spesifikasi:
  • IC4026

IC 4026 adalah 16-pin CMOS 7-segmen counter dari seri 4000. Jika input clock diberikan pulsa maka akan menghasilkan output dalam bentuk yang dapat ditampilkan pada layar 7-segmen. IC ini untuk menyederhanakan penggunaan dekoder desimal ke biner atau 7-segmen decoder pada rangkaian counter/pencacah, tetapi hanya terbatas digunakan untuk menampilkan (desimal) digit 0-9. Output dari 7 segmen adalah active ‘high” sehingga dibutuhkan 7 segmen yang komon katoda (negatif).
Sedangkan tabel berikut menggambarkan output yang diberikan oleh IC saat diberikan pulsa clock :

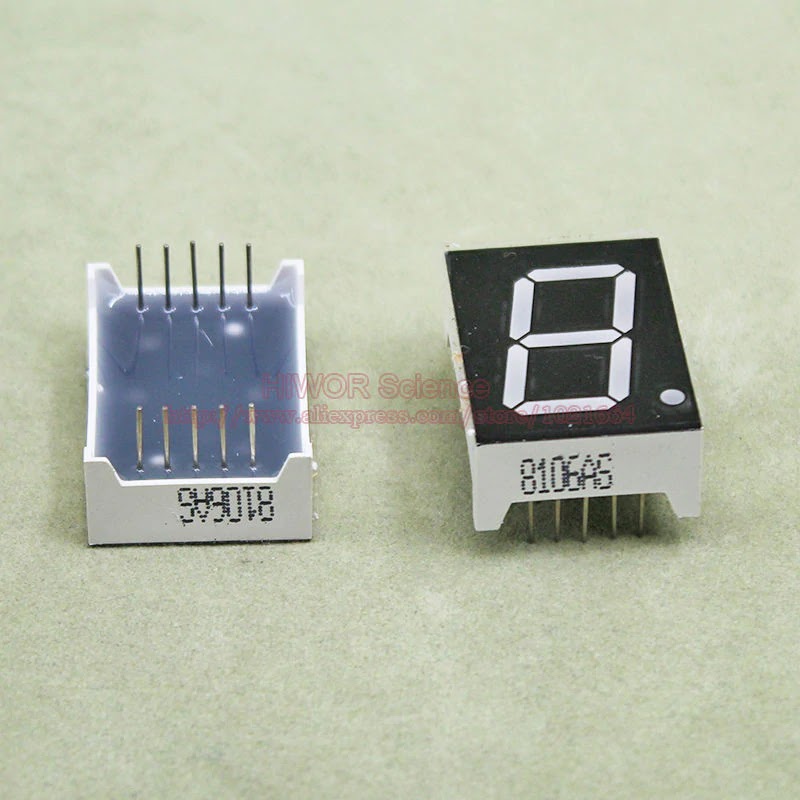

  • 7 Segment Cathoda
          Seven Segment Display memiliki 7 Segmen dimana setiap segmen dikendalikan secara ON dan OFF untuk menampilkan angka yang diinginkan. Angka-angka dari 0 (nol) sampai 9 (Sembilan) dapat ditampilkan dengan menggunakan beberapa kombinasi Segmen. Selain 0 – 9, Seven Segment Display juga dapat menampilkan Huruf Hexadecimal dari A sampai F. Segmen atau elemen-elemen pada Seven Segment Display diatur menjadi bentuk angka “8” yang agak miring ke kanan dengan tujuan untuk mempermudah pembacaannya. Pada beberapa jenis Seven Segment Display, terdapat juga penambahan “titik” yang menunjukan angka koma decimal.  Terdapat beberapa jenis Seven Segment Display, diantaranya adalah Incandescent bulbs, Fluorescent lamps (FL), Liquid Crystal Display (LCD) dan Light Emitting Diode (LED).
Pada LED 7 Segmen jenis Common Cathode (Katoda), Kaki Katoda pada semua segmen LED adalah terhubung menjadi 1 Pin, sedangkan Kaki Anoda akan menjadi Input untuk masing-masing Segmen LED.  Kaki Katoda yang terhubung menjadi 1 Pin ini merupakan Terminal Negatif (-) atau Ground sedangkan Signal Kendali (Control Signal) akan diberikan kepada masing-masing Kaki Anoda Segmen LED.

LED Seven Segment Display Tipe Common Katoda

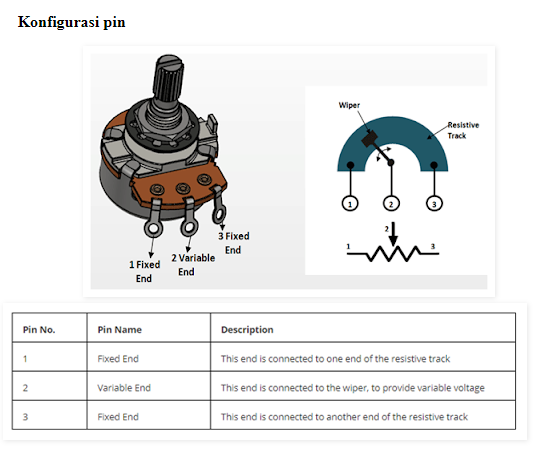

  • Potensiometer
            Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel. Jika hanya dua terminal yang digunakan (salah satu terminal tetap dan terminal geser), potensiometer berperan sebagai resistor variabel atau Rheostat. Potensiometer biasanya digunakan untuk mengendalikan peranti elektronik seperti pengendali suara pada penguat.



Potentiometer symbol Europe.svg


    Spesifikasi :


  • LED


             Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya.
             LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).


3. Dasar Teori [kembali]

Komponen yang dibutuhkan:
  • . Baterai
            Sebagai sumber arus DC. Baterai adalah perangkat listrik yang dapat mengubah energi kimia menjadi energi listrik. Berbeda dengan power supply, baterai memiliki kelebihan karena dapat menyuplai energi listrik walau saat tidak tersambung dengan sumber listrik lain. Namun dengan catatan bahwa baterai tersebut masih terisi muatan listrik. Baterai biasa digunakan pada perangkat portabel, yaitu perangkat yang dapat di bawa ke mana saja seperti handphone, laptop, senter, radio, dan sebagainya.
Baterai diproduksi dengan ukuran dan tegangan yang berbeda-beda. Berdasarkan siklus penggunaan, baterai dibagi menjadi 2 yaitu primer dan sekunder.

Baterai primer merupakan baterai yang hanya memiliki satu siklus penggunaan. Maksudnya, baterai ini tidak dapat digunakan lagi setelah habis. Ketika sudah habis, baterai ini akan berakhir di tempat sampah.

Baterai sekunder merupakan baterai yang memiliki lebih dari satu siklus penggunaan. Ketika muatan listriknya sudah habis, kita dapat menggunakannya kembali dengan cara diisi ulang (recharging). Walaupun begitu, baterai ini memiliki batas waktu penggunaan, karena bahan kimia memiliki titik jenuh di mana tidak dapat diisi ulangi dan menyimpan muatan listrik lagi.
Bagaimana Baterai Bekerja? - GIPeng
Berfungsi sebagai sumber tegangan. Baterai mengubah energi kimia langsung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit.
Bateral sebagai alat untuk menyimpan energi listrik sekaligus sumber tegangan (Catu daya DG) tentu saja juga memiliki nilai hambatan atau resistansi. nilai hambatan tersebut dapat diketahui dengan cara melakukan pengukuran arus dan tegangan pada catu daya tersebut.


Dengan data pengukuran tegangan dan arus maka tabel daya dapat dia dengan menggunakan persamaan berikut:

P = V x I



Keterangan :

P = Daya (W)

V = Tegangan yang terukur (V)

I = Arus yang terukur (I)


  • Resistor
Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika.
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm

V = I R

Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).
Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhuderau listrik (noise), dan induktansi



resistor

1.    Resistor 4 gelang warna

Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.

2.    Resistor 5 gelang warna

Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.

3.    Resistor 6 gelang warna

Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.

Toleransi resistor merupakan perubahan nilai resistansi dari nilai yang tercantum pada badan resistor yang masih diperbolehkan dan dinyatakan resistor dalam kondisi baik. Toleransi resistor merupakan salah satu perubahan karakteristik resistor yang terjadi akibat operasional resistor tersebut. Nilai toleransi resistor ini ada beberapa macam yaitu resistor dengan toleransi kerusakan 1% (resistor 1%), resistor dengan toleransi kesalahan 2% (resistor2%), resistor dengan toleransi kesalahan 5% (resistor 5%) dan resistor dengan toleransi 10% (resistor 10%).


  • LDR
LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-uba
h sesuai dengan intensitas cahaya yang mengenai sensor ini.
Pada umumnya prinsip kerja sensor cahaya ldr ini adalah “Semakin tinggi intensitas cahaya (Terang) yang diterima oleh LDR maka semakin rendah pula nilai resistansi/tahanannya, Sebaliknya Semakin rendah intensitas cahaya (Gelap) yang diterima oleh LDR maka semakin tinggi pula nilai resistansi/tahanannya.”


Sensor  LDR terbuat dari bahan kadmium sulfida yang merupakan bahan semikonduktor yang nilai tahanan/resistansinya berubah ubah sesuai dengan intensitas cahaya yang diterima bahan tersebut.
Adapun spesifikasi atau karakteristrik umum dari sensor cahaya LDR adalah sebagai berikut :
  • Tegangan maksimum (DC): 150V
  • Konsumsi arus maksimum: 100mW
  • Tingkatan Resistansi/Tahanan : 10Ω sampai 100KΩ
  • Puncak spektral: 540nm (ukuran gelombang cahaya)
  • Waktu Respon Sensor : 20ms – 30ms
  • Suhu operasi: -30° Celsius – 70° Celcius
  • Gerbang OR

Apabila semua / salah satu input merupakan bilangan biner (berlogika) 1, maka output akan menjadi 1. Sedangkan jika semua input adalah bilangan biner (berlogika) 0, maka output akan berlogika 0.

Tabel Kebenaran Gerbang OR

Perhatikan tabel kebenaran untuk rangkaian logika OR dibawah

Tabel kebenaran gerbang OR
Tabel kebenaran gerbang OR

Tabel kebenaran pada tabel diatas menggambarkan fungsi OR inklusi. Gerbang OR memilki keluaran (ouput) bernilai RENDAH bila semua masukan (input) adalah bernilai RENDAH. Kolom keluaran pada tabel memperlihatkan bahwa hanya baris 1 pada tabel kebenaran OR yang menimbulkan keluaran 0, sedangkan semua baris lain menimbulkan keluaran 1.


Simbol logika untuk gerbang OR diperlihatkan pada gambar dibawah
simbol gerbang OR


Perhatikan diagram logika diatas, dimana masukan A dan B di-OR-kan untuk menghasilkan suatu keluaran Y. Ekspresi Boolean hasil rekayasa untuk fungsi OR dapat dilihat pada gambar dibawah
Ekspresi Boolean gerbang OR
Ekspresi Boolean gerbang OR
Perlu dicatat bahwa tanda tambah (+) merupakan simbol Boolean untuk OR.
  • Motor DC



         Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.
Motor Listrik DC atau DC Motor ini menghasilkan sejumlah putaran per menit atau biasanya dikenal dengan istilah RPM (Revolutions per minute) dan dapat dibuat berputar searah jarum jam maupun berlawanan arah jarum jam apabila polaritas listrik yang diberikan pada Motor DC tersebut dibalikan. Motor Listrik DC tersedia dalam berbagai ukuran rpm dan bentuk. Kebanyakan Motor Listrik DC memberikan kecepatan rotasi  sekitar 3000 rpm hingga 8000 rpm dengan tegangan operasional dari 1,5V hingga 24V. Apabile tegangan yang diberikan ke Motor Listrik DC lebih rendah dari tegangan operasionalnya maka akan dapat memperlambat rotasi motor DC tersebut sedangkan tegangan yang lebih tinggi dari tegangan operasional akan membuat rotasi motor DC menjadi lebih cepat. Namun ketika tegangan yang diberikan ke Motor DC tersebut turun menjadi dibawah 50% dari tegangan operasional yang ditentukan maka Motor DC tersebut tidak dapat berputar atau terhenti. Sebaliknya, jika tegangan yang diberikan ke Motor DC tersebut lebih tinggi sekitar 30% dari tegangan operasional yang ditentukan, maka motor DC tersebut akan menjadi sangat panas dan akhirnya akan menjadi rusak.

Spesifikasi:


  • LED
LED dapat kita definisikan sebagai suatu komponen elektronika yang terbuat dari bahan semikonduktor dan dapat memancarkan cahaya apabila arus listrik melewatinya. Led (Ligth-Emitting Diode) memiliki fungsi utama dalam dunia elektronika sebagai indikator atau sinyal indikator atau lampu indikator.

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor.



Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda. Terminal anoda adalah kaki yang lebih panjang sedangkan tterminal katoda memiliki kaki lebih pendek.

Masing-masing  warna LED (Light Emitting Diode) memerlukan tegangan maju (Forward Bias) untuk dapat menyalakannya.


  • Buzzer

Pengertian Buzzer adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Buzzer ini biasa dipakai pada sistem alarm. Juga bisa digunakan sebagai indikasi suara. Buzzer adalah komponen elektronika yang tergolong tranduser.
    Berfungsi sebagai penghasil bunyi pada kondisi yang ditentukan.

    Spesifikasi:



  • Op-Amp

Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Op-Amp umumnya dikemas dalam bentuk IC, sebuah IC Op-Amp dapat terdiri dari hanya 1 (satu) rangkaian Op-Amp atau bisa juga terdiri dari beberapa rangkaian Op-Amp. Jumlah rangkaian Op-Amp dalam satu kemasan IC dapat dibedakan menjadi Single Op-Amp, dual Op-Amp dan Quad Op-Amp. Ada juga IC yang didalamnya terdapat rangkaian Op-Amp disamping rangkaian utama lainnya.
Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :
  • Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
  • Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
  • Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
  • Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
  • Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
  • Karakteristik tidak berubah dengan suhu
Pada dasarnya, kondisi Op-Amp ideal hanya merupakan teoritis dan hampir tidak mungkin dicapai dalam kondisi praktis. Namun produsen perangkat Op-Amp selalu berusaha untuk memproduksi Op-Amp yang mendekati kondisi idealnya ini. Oleh karena itu, sebuah Op-Amp yang baik adalah Op-Amp yang memiliki karakteristik yang hampir mendekati kondisi Op-Amp Ideal.
  • Potensiometer

Potensiometer adalah sebuah jenis resistor yang mengatur sebuah tahanan atau hambatan secara linier atau Komponen resistif tiga kawat yang bertindak sebagai pembagi tegangan yang menghasilkan sinyal output tegangan variabel kontinu yang sebanding dengan posisi fisik wiper di sepanjang trek.

Potensiometer adalah sebuah jenis resistor yang mengatur sebuah tahanan atau hambatan secara linier atau Komponen resistif tiga kawat yang bertindak sebagai pembagi tegangan yang menghasilkan sinyal output tegangan variabel kontinu yang sebanding dengan posisi fisik wiper di sepanjang trek.

Prinsip Kerja (Cara Kerja) Potensiometer

Sebuah Potensiometer (POT) terdiri dari sebuah elemen resistif yang membentuk jalur (track) dengan terminal di kedua ujungnya. Sedangkan terminal lainnya (biasanya berada di tengah) adalah Penyapu (Wiper) yang dipergunakan untuk menentukan pergerakan pada jalur elemen resistif (Resistive). Pergerakan Penyapu (Wiper) pada Jalur Elemen Resistif inilah yang mengatur naik-turunnya Nilai Resistansi sebuah Potensiometer.

Elemen Resistif pada Potensiometer umumnya terbuat dari bahan campuran Metal (logam) dan Keramik ataupun Bahan Karbon (Carbon).

Berdasarkan Track (jalur) elemen resistif-nya, Potensiometer dapat digolongkan menjadi 2 jenis yaitu Potensiometer Linear (Linear Potentiometer) dan Potensiometer Logaritmik (Logarithmic Potentiometer).

Fungsi-fungsi Potensiometer

Dengan kemampuan yang dapat mengubah resistansi atau hambatan, Potensiometer sering digunakan dalam rangkaian atau peralatan Elektronika dengan fungsi-fungsi sebagai berikut :

  1. Sebagai pengatur Volume pada berbagai peralatan Audio/Video seperti Amplifier, Tape Mobil, DVD Player.
  2. Sebagai Pengatur Tegangan pada Rangkaian Power Supply
  3. Sebagai Pembagi Tegangan
  4. Aplikasi Switch TRIAC
  5. Digunakan sebagai Joystick pada Tranduser
  6. Sebagai Pengendali Level Sinyal


  • IC 4026


Dalam perancangan rangkaian sistem pengendali (control system) seringkali dibutuhkan rangkaian counter dan juga rangkaian yang berfungsi untuk menampilkan hasil perhitungan pada display (tampilan). IC CD4026 dapat melakukan penghitungan sekaligus juga menyediakan decoder seven segment, tanpa perlu menambahkan lagi IC lain. Didalam IC CD4026 terdapat sebuah BCD counter, yaitu rangkaian counter yang menghitung dari 0 sampai 9 (= modulo 10).



Display decoder dari CD4026 dibuat untuk mengendalikan langsung seven segment Common Cathode. Terdapat pula fasilitas clock in dan carry out untuk membuat beberapa IC 4026 dapat dirangkai membentuk counter yang lebih dari satu digit.


  • 7 Segment Cathoda

Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.
Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.
Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.
Common Cathode merupakan bergabung menjadi satu Pin, sedangkan penujang Anoda bisa menjadi Input untuk masing-masing Segmen LED.  Kaki Katoda yang terhubung menjadi 1 Pin ini merupakan Terminal Negatif (-) atau Ground sedangkan Signal Kendali (Control Signal) akan diberikan kepada masing-masing Kaki Anoda Segmen LED.LED Seven Segment Display Tipe Common Katoda.
Pada LED 7 Segmen jenis Common Cathode (Katoda), Kaki Katoda pada semua segmen LED adalah terhubung menjadi 1 Pin, sedangkan Kaki Anoda akan menjadi Input untuk masing-masing Segmen LED.  Kaki Katoda yang terhubung menjadi 1 Pin ini merupakan Terminal Negatif (-) atau Ground sedangkan Signal Kendali (Control Signal) akan diberikan kepada masing-masing Kaki Anoda Segmen LED.LED Seven Segment Display Tipe Common Katoda

4. Percobaan [kembali]

    4.1 Prosedur Percobaan
  1.  Buka aplikasi proteus
  2.  Pilih komponen yang dibutuhkan yaitu LDR, resistor, Op-Amp, LED, Motor, Gerbang OR, Buzzer, IC4026, 7 Segment Cathoda, Potensiometer, dll
  3.  Rangkai komponen
  4.  Sesuaikan nilai komponen dengan nilai yang dibutuhkan
  5.  Jalankan rangkaian
    4.2 Rangkaian Simulasi

            4.2.1 Gambar Rangkaian

                      1. Susun rangkaian seperti pada gambar


                  2.Setelah itu tekan Run


        4.2.2 Prinsip Kerja:

                 Pada rangkaian diatas digunakan 2 sensor ldr yang diletakkan didalam kamar (A) dan diluar kamar dan terkena sinar matahari (B). Saat menutup gorden di malam hari Saat sensor A               mendeteksi adanya cahaya di dalam kamar dari lampu, maka cahaya akan masuk ke LDR. Saat LDR mendapatkan cahaya dengan intensitas tinggi maka resistansi LDR akan kecil sehingga arus dari Vcc dapat mengalir. Arus kemudian masuk ke potensiometer dan ke op-amp. Op-amp pada rangkaian berfungsi sebagai komparator. Tegangan dari Vcc kemudian masuk ke op-amp dan dibandingkan dengan tegangan pada potensiometer. Karena resistansi LDR kecil maka tegangan yang mengalir ke kaki negatif op - amp menjadi besar dan sesuai prinsip kerja komparator maka output dari op-amp adalah tegangan yang besar maka LED 1 menyala sebagai indikator di dalam kamar lampu hidup. Logika 1 kemudian masuk ke input 1 gerbang OR 1 dan input 2 mendapat logika 0 dari ground sehingga output nya adalah logika 1 yang memutar motor secara clockwise dan menutup gorden. Logika output 1 juga masuk ke IC 4026 sebagai clock untuk menghitung jumlah malam yang telah terlewatkan. Ketika gorden kembali menutup di malam berikutnya maka input logika 1 masuk ke IC 4026 yang no 1 dan memunculkan angka 1 pada seven segment. Untuk puluhan, diambil dari CO IC 4026 yang no 1 menjadi clock IC 4026 no 2 yang akan memunculkan display 1 pada IC 4026 no 2 apabila IC 4026 no 1 sudah menghitung hingga 9.
Sedangkan sensor di luar ruangan tidak mendapatkan cahaya karena keadaan gelap di malam hari, sehingga resistansi LDR besar dan arus dari Vcc tidak dapat mengalir ke potensiometer dan Op-amp sehingga tidak ada juga arus yang mengalir dari output op-amp (sangat kecil) sehingga input2 gerbang OR4 berlogika 0 dan input 1 gerbang OR 4 juga mendapat logika 0 dari ground maka motor mengikuti arah putaran motor 1 yaitu clockwise dan gorden tertutup.
Saat membuka gorden di pagi hari
Saat sensor B mendeteksi adanya cahaya di luar kamar dari matahari, maka cahaya akan masuk ke LDR. Saat LDR mendapatkan cahaya dengan intensitas tinggi maka resistansi LDR akan kecil sehingga arus dari Vcc dapat mengalir. Arus kemudian masuk ke potensiometer dan ke op-amp. Op-amp pada rangkaian berfungsi sebagai komparator. Tegangan dari Vcc kemudian masuk ke op-amp dan dibandingkan dengan tegangan pada potensiometer. Karena resistansi LDR kecil maka tegangan yang mengalir ke kaki negatif op - amp menjadi besar dan sesuai prinsip kerja komparator maka output dari op-amp adalah tegangan yang besar maka LED 2 menyala sebagai indikator matahari sudah terbit. Logika 1 kemudian masuk ke input 2 gerbang OR 4 dan input 1 mendapat logika 0 dari ground sehingga output nya adalah logika 1 yang memutar motor secara counterclockwise dan membuka gorden.
Sedangkan sensor di dalam ruangan tidak mendapatkan cahaya karena lampu dimatikan, sehingga resistansi LDR besar dan arus dari Vcc tidak dapat mengalir ke potensiometer dan Op-amp sehingga tidak ada juga arus yang mengalir dari output op-amp (sangat kecil) sehingga input1 gerbang OR1 berlogika 0 dan input 2 gerbang OR 1 juga mendapat logika 0 dari ground maka motor mengikuti arah putaran motor 2 yaitu counterclockwise dan gorden membuka.

    4.3Video [kembali]




5. Link Download [kembalui]

Materi - Download
Datasheet LDR - Download
Datasheet OR 4072 - Download
Datasheet IC 4026 - Download
Datasheet 7segment - Download
File Html - Download
File Rangkaian Simulasi - Download
Video Rangkaian Simulasi - Download
