- Mengetahui
macam-macam rangkaian flip-flop
- Megetahui
macam-macam timing flip-flop
2. Alat dan Bahan [Kembali]
a. 74111
IC Monolitik, Yaitu IC yang berdiri sendiri artinya dalam satu IC monolitik ini hanya menjalankan/mengatur satu blok rangkaian saja dan tidak tergabung dengan IC yang lain. Umumnya IC monolitik ini biasanya kebanyakan didapati pada radio dan televise.
b. clock
pembuat jam menentukan waktu transisi maksimum (waktu naik dan turun) untuk keluaran menanggapi dengan benar. Jika angka-angka yang ditentukan ini terlampaui, flip-flop mungkin merespons secara tidak menentu atau bahkan mungkin tidak menanggapi sama sekali. Parameter ini khusus keluarga logika dan tidak ditentukan untuk individu perangkat. Waktu transisi maksimum yang diizinkan untuk perangkat TTL jauh lebih kecil daripada untuk CMOS perangkat. Juga, dalam keluarga TTL yang luas, itu bervariasi dari satu subfamili ke subfamili lainnya
c. nand
Tabel kebenaran
Perhatikan pada tabel kebenaran untuk gerbang NAND dibuat dengan membalikkan keluaran Gerbang AND. Gerbang NAND biasanya digunakan pada indistri dan digunakan secara luas dalam semua peralatan digital. Yang harus kalian pahami atau ketahui adalah gerbang NAND memilki keluaran RENDAH (logik 0) bila semua masukan TINGGI (logik 1). Kolom keluaran pada baris 4 dalam tabel kebenaran NAND menghasilkan suatu keluaran 0 sedangkan semua baris lain menghasilkan keluaran 1.
d. logicstate
State logika. Logika pengertian, benar atau salah, dari sinyal biner yang diberikan Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai valid. Secara fisik pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada saluran sinyal; Logika 0 kira-kira 0 volt. Level tegangan antara 0 dan +5 volt dianggap tidak terdefinisi.
e. logicprobe
logic probe untuk menampilkan hasil keluaran logika 1 atau 0
3. Ringkasan Materi [Kembali]
Parameter waktu tertentu
akan
dicantumkan dalam lembar spesifikasi flip-flop. Beberapa di antaranya
parameter, seperti yang akan kita lihat di paragraf berikut, khusus
untuk keluarga logika yang flip-flop miliki. Ada beberapa parameter yang
memiliki nilai berbeda untuk flip-flop yang dimiliki terhadap keluarga
logika luas yang sama. Oleh karena itu, penting untuk mempertimbangkan
parameter waktu ini sebelum menggunakan flip-flop tertentu dalam
aplikasi tertentu. Beberapa yang penting adalah set-up and hold
times, propagation delay, clock pulse HIGH and LOW times, asynchronous
input active pulse width,
clock transition time and maximum clock
frequency
J-K Flip-Flop
J-K flip-flop berperilaku dengan cara yang sama seperti flip-flop R-S kecuali untuk salah satu entri dalam tabel fungsi. Dalam kasus flip-flop RS, kombinasi input S = R = 1 (dalam kasus flip-flop dengan input HIGH aktif) dan kombinasi input S = R = 0 (dalam kasus flip-flop dengan input RENDAH aktif) dilarang. Dalam kasus flip-flop J-K dengan input HIGH aktif, output dari flip-flop beralih, yaitu, ia pergi ke keadaan lain, untuk J = K = 1. Output beralih untuk J = K = 0 dalam kasus flip-flop yang memiliki input RENDAH aktif. Dengan demikian, flip-flop J-K mengatasi masalah kombinasi input terlarang dari flip-flop R-S. Gambar 10.26 (a) dan (b) masing-masing menunjukkan simbol rangkaian flip-flop J-K yang dipicu level dengan input HIGH dan active RENDAH aktif, bersama dengan tabel fungsinya. Gambar 10.27 menunjukkan realisasi flip-flop J-K dengan flip-flop R-S.
Tabel karakteristik untuk JK flip-flop dengan input HIGH J dan K yang aktif dan JK flip-flop dengan input L J dan K yang aktif ditunjukkan masing-masing dalam Gambar 10.28 (a) dan (b) Peta Karnaugh yang sesuai ditunjukkan pada Gambar 10.28 (c) untuk tabel karakteristik Gambar 10.28 (a) dan Gambar 10.28 (d) untuk tabel karakteristik Gambar 10.28 (b). Persamaan karakteristik untuk peta Karnaugh dari Gambar 10.28 (c) dan (d) masing-masing.
Data flip-flop merupakan pengemangan dari RS flip-flop, pada D flip-flop kondisi output terlarang (tidak tentu) tidak lagi terjadi. Data flip-flop sering juga disebut dengan istilah D-FF sehingga lebih mudah dalampenyebutannya. Data flip-flop merupakan dasar dari rangkaian utama sebuah memori penyimpan data digital. Input atau masukan pada RS flip-flop adalah 2 buah yaitu R (reset) dan S (set), kedua input tersebut dimodifikasi sehingga pada Data flip-flop menjadi 1 buah input saja yaitu input atau masukan D (data) saja. Model modifikasi RS flip-flopmenjadi D flip-flop adalah dengan penambahan gerbang NOT (Inverter) dari input S ke input R pada RS flip-flop seperti telihat pada gambar dasar D flip-flop berikut.
Gambar Rangkaian Dasar D Flip-Flop
10.9.1 Set-Up and Hold
Times
Set-up
(pengaturan waktu) adalah periode waktu minimum untuk input sinkron
(misalnya, R, S, J, K dan D ) dan input asinkron (misalnya, PRESET dan
CLEAR) , harus stabil sebelum transisi jam aktif untuk keluaran
flip-flop agar merespons dengan andal pada transisi jam. Biasanya begitu
dilambangkan dengan ts (min) dan biasanya ditentukan secara terpisah

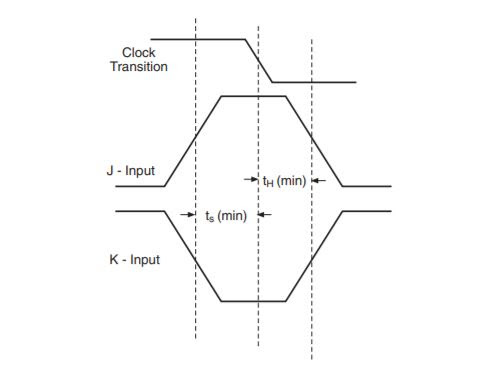

untuk input sinkron dan asinkron. Sebagai sebuah contoh, jika dalam J-K
flip-flop input J dan K masing-masing pergi ke '1' dan '0', dan jika
flip-flop dipicu oleh edge negatif, waktu set-up akan seperti yang
ditunjukkan pada Gambar (a). Waktu penyiapan dalam kasus 74ALS109A, yang
merupakan flip-flop yang dipicu tepi positif J-K ganda milik keluarga
logika Schottky TTL daya rendah , adalah 15 ns. Juga, file asynchronous
input, seperti PRESET dan CLEAR, jika ada, harus tidak aktif sebelum
transisi jam untuk periode waktu minimum tertentu jika output harus
merespons sesuai input sinkron. Dalam kasus ini dari 74ALS109A, waktu
pengaturan input asynchronous adalah 10 ns. Waktu penyetelan masukan
asinkron untuk input PRESET dan CLEAR rendah aktif ditunjukkan pada
Gambar (b), dengan asumsi edge-triggered positif flip-flop.
Waktu
tunggu tH (menit) adalah periode waktu minimum untuk input sinkron (R,
S, J, K, D harus tetap stabil dalam keadaan logika yang diinginkan
setelah transisi jam aktif agar flip-flop merespons andal. Hal yang sama
digambarkan pada Gambar 10.43 (a) jika status logika yang diinginkan
untuk input J dan K adalah '1' dan '0' masing-masing dan flip-flop
dipicu oleh sisi negatif. Waktu penahanan untuk flip-flop 74ALS109A
ditentukan menjadi nol. Singkatnya, agar flip-flop merespons dengan
benar dan andal pada jam aktif transisi, input sinkron harus stabil
dalam status logika yang diinginkan dan asinkron masukan harus stabil
dalam keadaan tidak aktifnya setidaknya untuk jangka waktu yang sama
dengan minimum yang ditentukan waktu penyetelan sebelum transisi jam,
dan input sinkron harus stabil untuk jangka waktu tertentu sama dengan
setidaknya waktu tunggu minimum yang ditentukan setelah transisi jam.
10.9.2 Propagation
Delay
Selalu
ada waktu tunda, yang dikenal sebagai penundaan propagasi, dari waktu
sinyal instan diterapkan pada waktu keluaran membuat perubahan yang
diinginkan. Lembar data flip-flop biasanya menentukan penundaan
propagasi baik untuk HIGH-to-LOW (tpHL) dan untuk LOW-to-HIGH (transisi
keluaran tpLH).
Penundaan propagasi diukur antara
50% titik pada bentuk gelombang input dan output dan biasanya
ditentukan untuk semua jenis masukan termasuk masukan sinkron dan
asinkron. Penundaan propagasi untuk transisi output LOW-to-HIGH dan
HIGH-to-LOW untuk flip-flop edge-triggered positif adalah ditunjukkan
pada Gambar dibawah. Untuk flip-flop 74ALS109A, tpHL dan tpLH untuk
input clock ke output masing-masing 18 dan 16 ns. Hal yang sama untuk
input ke output asinkron untuk flip-flop ini adalah 15 dan 13 ns
masing-masing.
10.9.3 Clock Pulse HIGH and LOW Times
Detak
jam TINGGI
tW (H) dan detak jam waktu RENDAH, tW (L) masing-masing adalah minimum
durasi waktu dimana sinyal clock harus tetap TINGGI dan RENDAH. Gagal
memenuhi persyaratan ini dapat menyebabkan pemicuan yang tidak dapat
diandalkan. Gambar dibawah menggambarkan parameter waktu ini. tW (H) dan
tW (L) untuk 74ALS109A masing-masing adalah 4 dan 5,5 ns
10.9.4 Asynchronous Input Active Pulse
Width
Ini
adalah durasi waktu minimum di mana masukan asinkron (PRESET atau
CLEAR) harus dijaga dalam keadaan aktif, biasanya RENDAH, agar keluaran
merespons dengan benar. Ini adalah 4 ns dalam kasus flip-flop 74ALS109A.
Gambar dibawaj menunjukkan parameter waktu ini.
10.9.5 Clock Transition Times
Pembuat
jam menentukan waktu transisi maksimum (waktu naik dan turun) untuk
keluaran menanggapi dengan benar. Jika angka-angka yang ditentukan ini
terlampaui, flip-flop mungkin merespons secara tidak menentu atau bahkan
mungkin tidak menanggapi sama sekali. Parameter ini khusus keluarga
logika dan tidak ditentukan untuk individu perangkat. Waktu transisi
maksimum yang diizinkan untuk perangkat TTL jauh lebih kecil daripada
untuk CMOS perangkat. Juga, dalam keluarga TTL yang luas, itu bervariasi
dari satu subfamili ke subfamili lainnya
10.9.6 Maximum Clock
Frequency
Ini
adalah frekuensi tertinggi yang dapat diterapkan ke input jam. Jika
angka ini terlampaui, di sana tidak ada jaminan bahwa perangkat akan
bekerja dengan andal dan benar. Angka ini mungkin sedikit berbeda dari
perangkat ke perangkat dengan nomor jenis yang sama. Pabrikan biasanya
menentukan nilai aman. Jika nilai yang ditentukan ini tidak terlampaui,
pabrikan menjamin bahwa perangkat akan memicu dengan andal. untuk
74ALS109A adalah 34 MHz .
4. Percobaan [Kembali]
4.1 Prosedur Percobaan [Kembali]
a. Membuka Aplikasi Proteus.
b. Persiapkan Komponen komponen yang dibutuhkan untuk rangkaian materi subbab 10.9
c. Setelah itu, rangkailah komponen tadi sesuai dengan rangkaian yang ada di buku.
d. Ubahlah spesifikasi komponen sesuai kebutuhan.
e. Apabila telah selesai maka rangkaian tadi dapat dijalankan
4.2 Rangkaian Simulasi [Kembali]
A. Gambar Rangkaian
b. Prinsip Kerja
Clock | A | B | C |
1 | 0 | 0 | 0 |
2 | 0 | 0 | 1 |
3 | 0 | 1 | 0 |
4 | 0 | 1 | 1 |
5 | 1 | 0 | 0 |
6 | 1 | 0 | 1 |
7 | 1 | 1 | 0 |
8 | 0 | 0 | 0 |
Berdasarkan bentuk timing diagram diatas, output Q dari flip-flop 1 menjadi clock dari flip-flop 2, sedangkan output Q dari flip-flop 2 menjadi clock dari flip-flop 3 dan seterusnya. Perubahan pada negatif edge di masing-masing clock flip-flop sebelumnya menyebabkan flip-flop sesudahnya berganti kondisi (toggle), sehingga input-input J dan K di masing-masing flip-flop diberi nilai “1” (sifat toggle dari JK flip-flop).
4.3 Video Simulasi [Kembali]
5. Example [Kembali]
1.
Apa yang akan terjadi Jika Clock Transition Times melebihi angka yang telah ditentukan ?
a.
keluaran menanggapi dengan benar.
b. merespons secara tidak menentu atau bahkan mungkin
tidak menanggapi sama sekali.
c. akan berkerja dengan benar dan tidak memiliki gangguan
apapun
2. Apa itu Asynchronous Input Active Pulse Width ?
Jawab
: durasi waktu minimum di mana masukan asinkron (PRESET atau CLEAR)
harus dijaga dalam keadaan aktif, biasanya RENDAH, agar keluaran
merespons dengan benar.
6. Problem [Kembali]
1. Apa
yang akan terjadi ketika set up times tidak stabil ketika transisi jam aktif ?
jawab
: yang terjadi adalah keluaran flip-flop tidak akan merespons dengan
andal pada transisi jam. bahkan bisa hadi perangkat tidak akan bekerja
2.Bagaimana setup times flip-flop 74ALS109A agar berkeja dengan baik ?
jawab
: Waktu set-up dalam kasus 74ALS109A, yang merupakan flip-flop yang
dipicu tepi positif J-K ganda milik keluarga logika Schottky TTL daya
rendah , adalah 15 ns. Juga, file asynchronous input, seperti PRESET dan
CLEAR, jika ada, harus tidak aktif sebelum transisi jam untuk periode
waktu minimum tertentu jika output harus merespons sesuai input sinkron.
Dalam kasus ini dari 74ALS109A, waktu pengaturan input asynchronous
adalah 10 ns. Waktu penyetelan masukan asinkron untuk input PRESET dan
CLEAR rendah aktif , dengan asumsi edge-triggered positif flip-flop
7. Multiple Choice [Kembali]
1.
Maximum Clock Frequency adalah
a. frekuensi tertinggi yang dapat diterapkan ke output
jam
b. frekuensi terendah yang dapat diterapkan ke input jam
c. frekuensi
tertinggi yang dapat diterapkan ke input jam
jawaban : C
2. Set-Up (Pengaturan Waktu)
adalah
a. periode waktu minimum untuk input sinkron (misalnya, R, S, J, K dan D dan input
asinkron (misalnya, PRESET dan CLEAR)
b. periode waktu maksimum untuk input sinkron
(misalnya, R, S, J, K dan D dan input asinkron (misalnya, PRESET dan CLEAR)
c. frekuensi minimum
untuk input sinkron (misalnya, R, S, J, K dan D dan input asinkron (misalnya, PRESET dan
CLEAR)
Jawaban : A
8. Download File [Kembali]
File Rangkaian
Video Simulasi
Materi
HTML
Datasheet Nand
Datasheet 7441
