LAPORAN AKHIR 1 MODUL 3

Laporan akhir 1
Percobaan 2

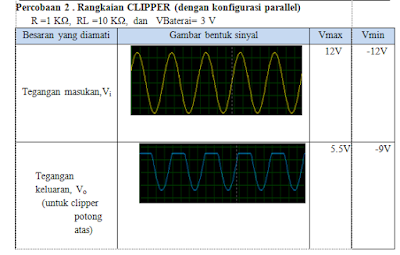

 1. Jurnal [Kembali]





2. Alat dan Bahan [Kembali]

  • Resistor
  • Vsine
  • Dioda
  • Baterai
  • Ground
  • Osiloscope

3. Rangkaian Simulasi [Kembali]

  • Clipper Pemotong Atas

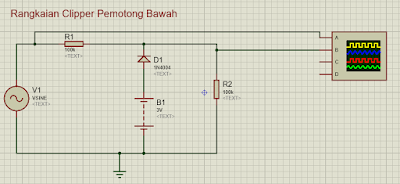

  • Clipper Pemotong Bawah



4. Prinsip Kerja Rangkaian [Kembali]

§  Prinsip Kerja Rangkaian Clipper Pemotong Atas

Pada rangkaian clipper pemotong atas, pada saat setengah gelombang positif arus akan mengalir pada R1 kemudian menuju dioda. Arus tidak akan mengalir pada R2 karena hambatan pada dioda lebih kecil dari pada hambatan pada R2. Selanjutnya, pada saat setengah gelombang negatif, arus akan mengalir pada R2, arus tidak akan mengalir pada dioda karena dioda mengalami reverse bias.

§  Prinsip Kerja Rangkaian Clipper Pemotong Bawah

Pada rangkaian clipper pemotong bawah, pada saat gelombang setengah positif arus mengalir pada R2. Arus tidak mengalir pada dioda karena dioda mengalami reverse bias. Selanjutnya, pada saat setengah gelombang negatif arus akan mengalir pada dioda dilnjutkan pada R1.

5. Video Rangkaian [Kembali]



6. Analisa [Kembali]

 1). Jelaskan prinsip kerja rangkaian clipper atas dan clipper bawah !

Jawab :

§  Prinsip Kerja Rangkaian Clipper Pemotong Atas

Pada rangkaian clipper pemotong atas, pada saat setengah gelombang positif arus akan mengalir pada R1 kemudian menuju dioda. Arus tidak akan mengalir pada R2 karena hambatan pada dioda lebih kecil dari pada hambatan pada R2. Selanjutnya, pada saat setengah gelombang negatif, arus akan mengalir pada R2, arus tidak akan mengalir pada dioda karena dioda mengalami reverse bias.

§  Prinsip Kerja Rangkaian Clipper Pemotong Bawah

Pada rangkaian clipper pemotong bawah, pada saat gelombang setengah positif arus mengalir pada R2. Arus tidak mengalir pada dioda karena dioda mengalami reverse bias. Selanjutnya, pada saat setengah gelombang negatif arus akan mengalir pada dioda dilnjutkan pada R1.

     2). Jelaskan bagaimana pengaruh battery terhadap rangkaian clipper !

Jawab :

Pada rangkaian clipper ini, sumber DC berfungsi untuk menambah besarnya clipper atau pemotongan sinyal yang terjadi. Karena besarnya clipping atau pemotongan sinyal adalah Tegangan Battery ditambah dengan tegangan Diode.

3).  Jelaskan pengaruh nilai R terhadap keluaran dari rangkaian clipper !

Jawab :

Pada rangkaian percobaan 2, kita menggunakan nilai R =1k. pada saat kita ubah menjadi nilai yang lebih besar, sinyal output yang terbentuk akan semakin kecil. Berarti semakin besar nilai R, maka semakin kecil nilai amplitude sinyal outputnya. Selain itu, resistor  juga berpengaruh terhadap terhadap keluaran pada rangkaian clipper ini yaitu R1 dan R2. Dimana, R1 dn R2 pada rangkaian clipper akan mempengaruhi arus yang melewati diode saat dilakukan pemotongan. Semakin besar resistansi maka arus yang melewati diode akan semakin kecil begitupun sebaliknya, semakin kecil resistansi maka arus yang melewati diode akan semakin besar. Hal ini sesuai dengan hukum ohm V = I.R.
