1. Kondisi [Kembali]
Percobaan 2 Kondisi 6 :
Dengan rangkaian yang sama, ganti resistor 10k dengan satu buah diode, lalu amati sinyal keluarannya pada kedua ujung kaki resistor 100k.

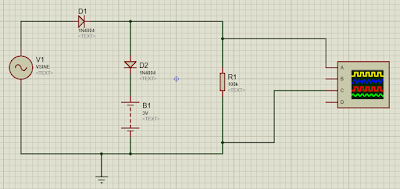

2. Gambar Rangkaian Simulasi [Kembali]
3. Video Simulasi [Kembali]
4. Prinsip Kerja [Kembali]
Rangkaian pada percobaan ini merupakan rangkaian clipper. Dimana, rangkaian clipper itu adalah rangkaian yang berfungsi untuk memotong atau menghilangkan sebagian sinyal masukan yang berada di bawah atau di atas level tertentu. Prinsip kerja rangkaian ini yaitu, arus mengalir dari Vsine menuju dioda 1. Pada saat dipercabangan, arus melewati dioda 2 (forward bias) sebagai penyearah dan juga melewati R100kOhm. Hal ini karena hambatan pada dioda lebih kecil daripada hambatan pada R2 100kOhm. Setelah itu arus mengalir ke DC power. Tegangan yang terhitung pada rangkaian akan sama karena memakai rangkaian paralel. Arus pada baterai tidak akan mengalir karena kaki katoda baterai terhubung dengan kaki katoda dari diode sehingga terjadi reverse bias. Kemudian dipasang osiloskop pada kedua kaki R100kOhm (kaki input dan output). Pada kaki input terlihat tampilan setengah gelombang positif dan pada kaki output tidak terlihat adanya gelombang. Hal ini terjadi karena adanya pengaruh grounding dan clipper pada rangkaian.
